DCS系统安装调试应注意的问题(一)

文章出处:原创责任编辑:李小康查看手机网址
扫一扫!DCS系统安装调试应注意的问题(一)扫一扫!
人气:-发表时间:2015-12-21 16:00【

分散控制系统(DCS)的安装、调试工作,对于保证机组高质量完成168h试运、移交生产、争创精品工程具有十分重要的作用。现对电厂的DCS在使用中经常出现的问题做简单的分析。

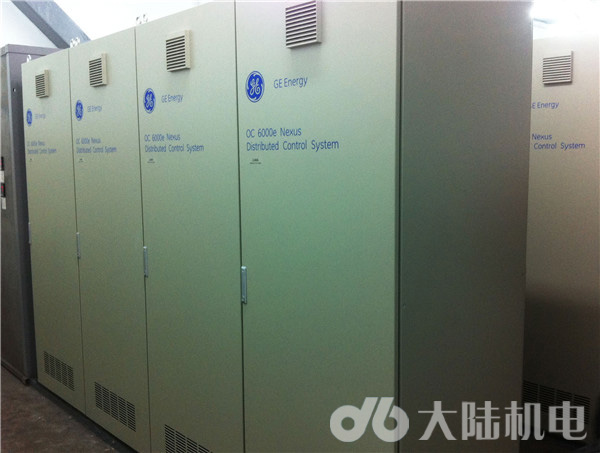

DCS的安装要求

1. DCS对环境的要求

安装DCS设备时,安装环境对DCS的运行状况有很大的影响,因此要十分重视安装DCS设备的环境。安装DCS设备必须在其室内装修、消防、空调等安装工作结束,环境清洁,温度、湿度适宜,必要时在投用空调的情况下才能开始送电调试。以避免因温度损伤和积尘脏污给以后的设备运行带来隐患。在室内粉尘多或地沟密封没有封好时,宁可暂时不开DCS系统的风机,也不要将灰尘大量吸入机柜的卡件内。计算机系统附近不应用较大的动力电器设备和变频器设备,不应在计算机室内使用较大功率的对讲机、手提电话等,即环境磁场强度应限制在计算机系统规范所允许的最小磁场强度以下。经验还告诉我们,当冬季零下的低温投运时,也对机器的伤害很大。故当门窗没有装好,或处于零下的温度,空调没有投运时,DCS也不允许使用。

2. DCS对接地的要求

控制系统的接地是为了给整个系统提供一个统一的、公共的、以大地为零的基准电压参考点。当供电或设备出现故障时,通过有效地接地系统承受过载电流,并迅速传至大地。还可以为DCS设备提供屏蔽、消除干扰。因此,正确的接地是保证控制系统能够稳定、安全运行的关键之一。DCS对接地有非常严格的要求。经验表明,在调试、试运阶段,很多热控系统的故障是由于接地不当引起的。

在接地系统中,比较容易出现的问题有:(1)连接头未压焊或焊接不牢造成虚焊;(2)螺栓连接点因震动而引起松动;(3)连接点因腐蚀引起接触不良;(4)接地极少电阻太大。一般当接地极少于3根,地极长度小于1.8米,都难以达到要求 ;(5)地线布线不合理。必须要求安装公司按照我们提供的图纸,而不是将我们的逻辑地,电气地等接到一起就完事,所有的支线都应最后汇到接地铜排,再接到接地极。

3. 对电源系统的要求

控制系统对电源系统的最基本要求是必须有2路电源,通过现场试验保证2路电源之间可以正常切换。通常将其UPS电源接到A相,保证DCS系统通常处于使用相对好的电源。还必须做停电试验,看电池能否供电,然后让甲方填写试验投运记录。
